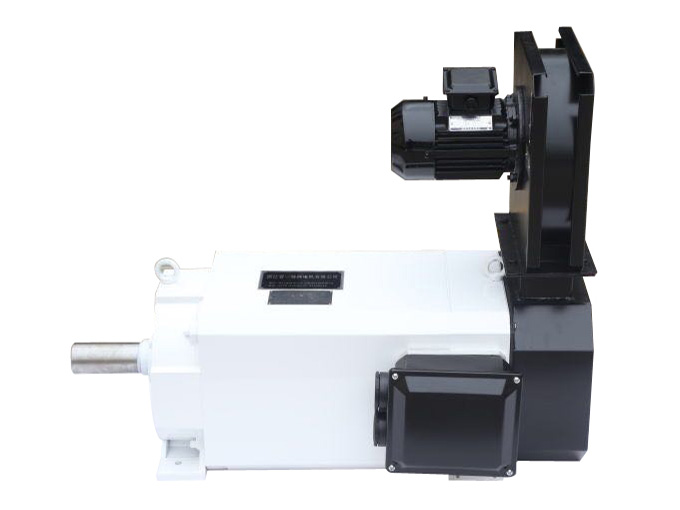

TJY系列三相伺服永磁同步电动机是晋一公司综合当今国际电机的发展趋势，结合变频驱动的特点自主研 发的新型变频驱动系统，以精致的外观设计，理想的技术指标，高的性价比，提供给客户。
我们保证在24小时之内提供专业的产品咨询、详细的技术资料及由电气专业人员提供合理的 设计方案。对您所要求的产品进行统一、合理报价。我们随时欢迎您的考察。
销售热线：13387579833
售前咨询：027-84777246一、性能特点
1.国际流行的方型结构，独特的通风冷却系统,高功率密度；
2.电机在基频以下恒转矩输出,结合控制系统，在0转速时，也可达到额定转矩输出;
3.使用低损耗硅钢片，在整个规定速度范围内都保持较高的效率水平；
4.精准的动平衡和低转动惯量更适合伺服系统的控制，达到快速响应;
5.由于采用无机座结构电机中心高降低•减少电机的安装空间；
6.永磁电机采用了定制的磁钢•使电机更加可靠；
7.可根据不同场合加装编码器，提高控制精度；
8.适用于永磁矢量控制的变频调速系统；
二、基本型式
|
电机中心高 (mm) |
100、132、160、180、225、280 |
|
功率 (kW) |
1. 5-500kW |
|
电压 (V) |
380V、660V、其它电压可选 |
|
基准频率(Hz) |
50Hz、67Hz、75Hz、133Hz、200Hz、其它频率可选 |
|
转矩(N.m) |
15-2400N.m |
|
极数 |
4、6或 8 |
|
绝缘等级 |
F |
|
热保护器 |
PTC、PTO或KTY按需 120°C |
|
安装方式 |
B3 或 B35 |
|
工作制 |
SI (S2、S4、S6可选) |
|
防护等级 |
IP54 (IP23相同机座功率可増加） |
|
冷却方式 |
IC416 (IC06可选防护等级IP23) |
|
环境温度 |
-15- + 20°C |
|
定子材料 |
硅钢片叠压 |
|
端盖 |
铸铁 |
|
接线盒位置 |
非驱动端右侧，其它按需 |
|
接法 |
Y/A |
三、型号说明

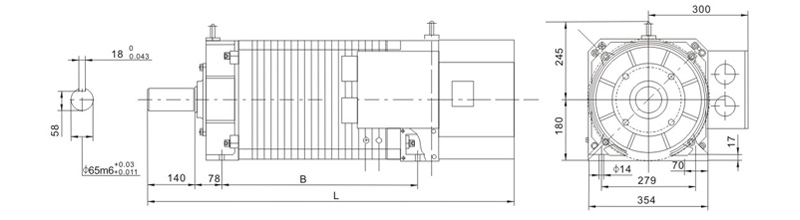

四、安装及外形尺寸
TJY100
|
型号 |
B |
L |
|
TJY-100S |
190 |
450 |
|
TJY-100M |
230 |
490 |
|
TJY-100L |
280 |
540 |
|
TJY-100P |
370 |
630 |
|
TJY-100X |
410 |
670 |
带*尺寸仅为B35安装时加工
TJY132
|
型号 |
B |
L |
|
TJY-132S |
280 |
620 |
|
TJY-132M |
310 |
660 |
|
TJY-132L |
340 |
690 |
|
TJY-132P |
380 |
720 |
|
TJY-132X |
420 |
790 |
带*尺寸仅为B35安装时加工
TJY180
|
型号 |
B |
